①開機準備：將時基顯示方式開關18置于“橢圓”。

②放電量的校正：按接線圖接好線后，在未加試驗電壓之前用KJF98-I校正脈沖發生器予以校正。

注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。

③然后調節放大器增益調節“6”、“7”，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表“4”，指針表“2”上的讀數值與注入的已知電量相符。調定后放大器細調旋鈕“7”的位置不能再改變，需保持與校正時相同。

注：校正完成后必須去掉校正方波發生器與試驗回路的連接。



④測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。

旋轉“橢圓旋轉”開關“1 7”，使橢圓旋轉到預期的放電處于最有利于觀測的位置，連續升高電壓，注意第一次出現的持續放電，當放電量超過規定的最低值時的電壓即為局部放電起始電壓。

在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關“6”（注意：細調旋鈕“7”的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），則數字表頭的讀數乘以或除以10（粗調開關換檔倍率）即為放電量值讀數。

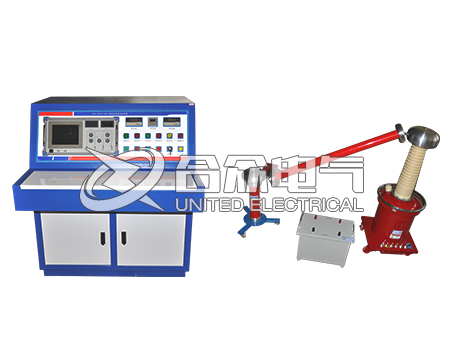

⑤注意：本工頻無局放耐壓試驗裝置使用數字表頭顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。

試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關“12”、“13”，用一個或兩個時間窗，并用電位器“10”、“11”來改變橢圓上加亮區域的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。
