局部放電檢測儀不同的原因會造成不同的波形，根據顯示的波形可以判斷出電氣設備局部放電的基本情況，及時了解并解決，下面我們就一種波形進行舉例說明，下面來看局部放電檢測儀典型的內部氣泡放電的波形特點

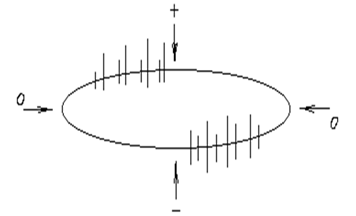

  局部放電檢測儀典型的內部氣泡放電的波形特點：（圖2）

  A、放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。

  B、在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。【零相位：定位設備接收的直接波與反射波在定位點的接收天線處相位差180°，兩個信號抵消而產生定位信號為零（丟失）的現象?！?br />
  C、兩個相反半周上放電次數和幅值大致相同（最大相差至3：1）。

  D、放電波形可辯。

  E、q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。

  F、局部放電起始電壓Ui和熄滅電壓Ue基本相等。

  G、放電量q與時間關系不大。

  H、如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。
