電力測試設備在使用前都要對系統進行一番設置，以確保獲取準確的試驗數據。下面合眾電氣工程師介紹，變壓器綜合測試儀的系統設置說明。

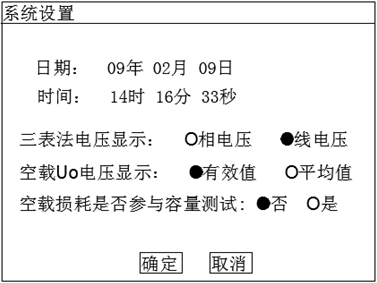

  1）在主界面中選擇“系統設置”，擇顯示下面的界面：

  2）在上圖中可以修改系統的日期時間；

  其中“三表法電壓顯示”決定著圖9和圖12中顯示的電壓為相電壓還是線電壓；如果儀器是雙表法版本則沒有此選擇項目。

  “空載Uo電壓顯示”決定著圖9中的空載試驗是三相電壓平均值Uo的意義，根據這里的選擇其是三相有效值U的平均值還是三相電壓平均值Um的平均值。

  注：在我司某些版本的儀器中，為了簡化外部的接線，儀器內部已經接成了雙表法，此時該界面中沒有三表法顯示內容的選擇。

  有些版本的儀器中也沒有Uo意義的選項，此時Uo為三相有效值的平均值。

  空載損耗是否參與容量測試：決定容量測試時空載損耗是否參與型號判斷，如果測試容量之前對變壓器做過空載試驗哪么可以選擇“是”能夠更準確的判斷型號，否則選擇“否”。

  本文是變壓器綜合測試儀的系統設置說明，若需要電力測試設備，請在線聯系我們客服。
