測量絕緣電阻

測量輔助回路和控制回路的絕緣電阻

輔助回路和控制回路包括直接操作斷路器進行手動(按鈕)分閘、合閘或通過繼電保護與自動裝置實行自動跳閘，重合閘的回路;指示斷路器分閘、合閘位置的信號回路;防止斷路器發生跳躍的閉鎖裝置，分、合閘轉換開關的連接回路。這些回路的狀態和絕緣好壞是直接影響斷路器正確動作的關鍵，所以應定期測量其絕緣電阻。

測量時采用1000V兆歐表，測得的絕緣電阻應不低于2MΩ、對12KV及以上的高壓開關柜進行絕緣電阻試驗主要是檢查高壓開關柜外絕緣的絕緣狀況，或內絕緣有無嚴重絕緣缺陷。在高壓開關柜進行交流耐壓試驗前后均應進行這項試驗。測量時應采用 2500V兆歐表，測得的絕緣電阻應符合制造廠規定。

測量導電回路電阻

測量斷路器、隔離開關及隔離插頭的導電回路電阻主要是檢測接頭接觸是否良好。這是因為在高壓開關柜的事故中,接頭發熱事故率很高,尤其是手車柜的隔離插頭,有的由于質量問題，接觸電阻變大，在工作電流下嚴重發熱，可能引發成事故。

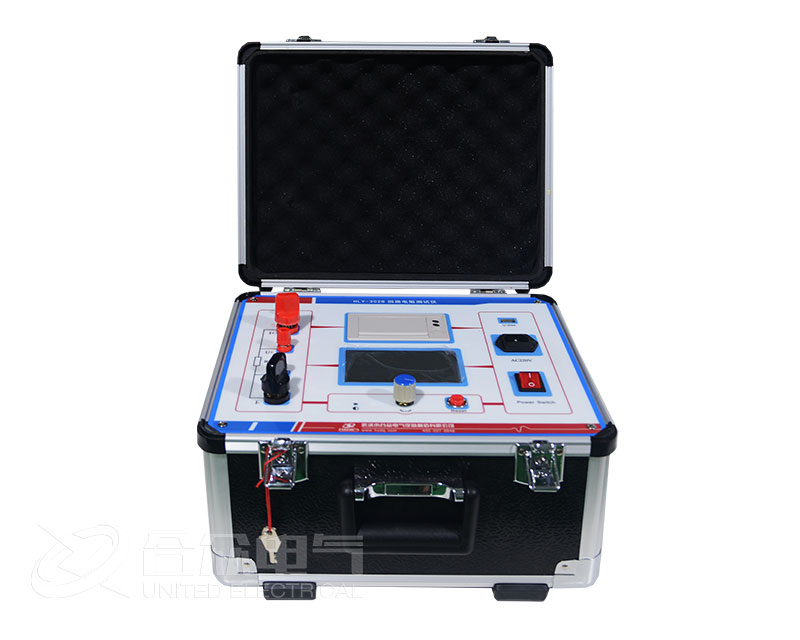

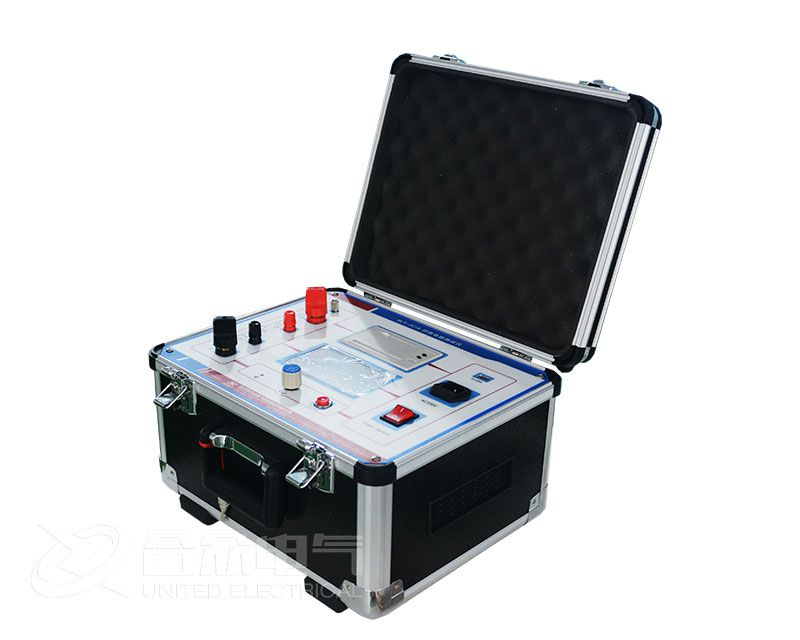

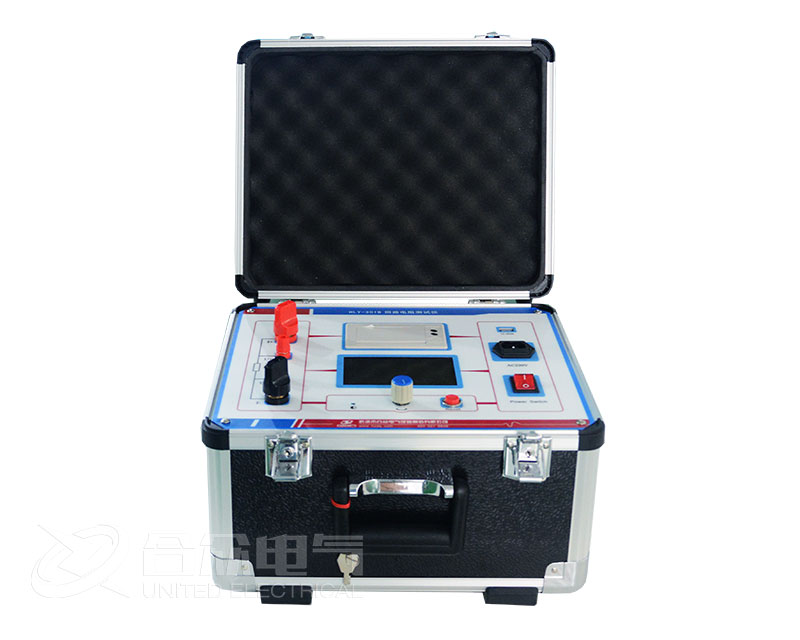

測量導電回路電阻時采用直流壓降法，電流值不小于10A。在運行中，測量值應不大于制造廠規定值的 1.5倍。

交流耐壓試驗

它是檢查高壓開關柜絕緣缺陷最直接、最有效的試驗項目。試驗電壓的施加方式是:合閘時各相對地及相間:分閘時各相斷口間。相間、相對地及斷口的試驗電壓值相同，為出廠值的80%。

檢查電壓抽取(帶電顯示)裝置

高壓帶電顯示裝置能將高壓帶電體是否帶電的信號傳遞到發光元件上，顯示或同時閉鎖高壓開關設備。

高壓帶電顯示裝置通常由傳感器和顯示裝置兩元件組成。

高壓帶電顯示裝置的檢查內容如下：

1、外觀檢查：

要求性能可靠，安裝維護方便，顯示元件的驅動信號應從高壓帶電體獲取；高壓帶電顯示裝置的接線端子應有良好的電接觸，各元件的焊接應牢固。接地線采用多股銅線，其截面應不小于1.5平方毫米;接地螺釘直徑不小于4mm。

2、顯示試驗：

(1)高壓帶電顯示裝置在額定電壓的15%-65%時，顯示器應能指示，在額定電壓的65%時，其發光亮度應不低于50cd每平方米(cd為發光強度單位)。

(2)在額定相電壓的 65%-100%時，應滿足發光亮度的要求，在相電壓下，發光亮度應大于100cd每平方米。

(3)對閃光式，在65%-100%相電壓下，其閃光頻率應達到 60-100 次/min。

3、閉鎖試驗。

4、電壓波動試驗。

將電壓施加于高壓帶電顯示裝置的高壓端，85%-100%額定電壓條件下波動3次，顯示器應正常顯示，強制型應可靠閉鎖。

5、絕緣耐壓試驗：

(1)傳感器的交流耐壓試驗。試驗電壓為42KV*80%，瓷質的耐壓時間為1min；有機絕緣的耐壓時間為 5min。

(2)顯示器的端子和引線交流耐壓為2KV、1min。

五防性能檢查

五防是：

1、防止誤分、誤合斷路器；

2、防止帶負荷拉、合隔離開關；

3、防止帶電(掛)合接地(線)開關；

4、防止帶接地線(開關)合路器；

5、防止誤入帶電間隔。

檢查結果應符合制造廠規定。
