試驗目的

變壓器油介質損耗因數是衡量變壓器油本身絕緣性能和被雜質污染程度的重要參數；油的損耗因數越大，變壓器的整體介質損耗因數也就越大，絕緣電阻相應降低，油紙絕緣的壽命也會縮短；因此必須嚴格測試以便將油的介質損耗因數控制在較低范圍內。

試驗方法

變壓器油介質損耗因數試驗方法按 GB/T5654的規定進行。

試驗儀器

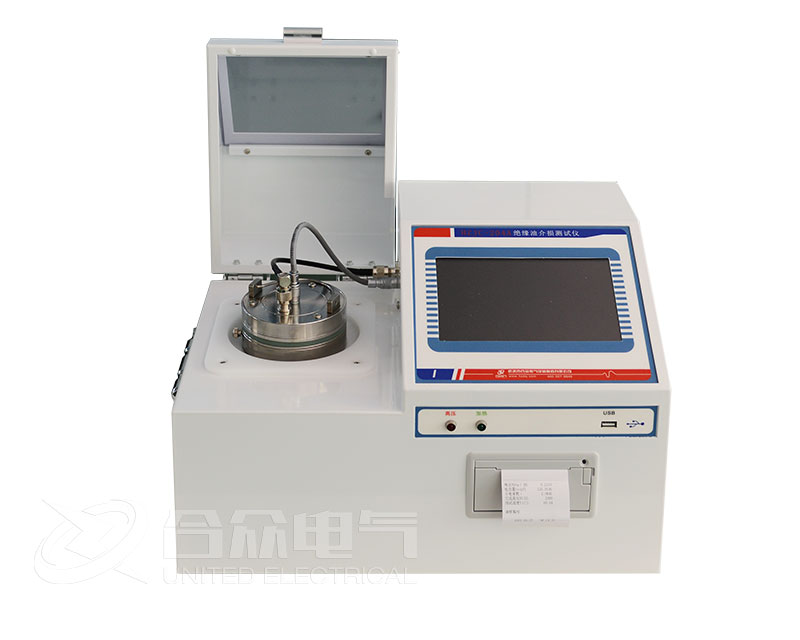

變壓器油介質損耗因數測量試驗一般采用電橋及配套裝置或介損儀進行測量。

注：試使用自動介損儀和國產同類電橋及配套裝置，也可采用其他與上述性能相當的同類儀器。

具體要求如下：

a)主機：具有分辨率為10的交流(工頻)電橋；

b)電極杯：采用零件易于拆卸和清洗、重新裝配后空杯電容量不易改變的三端電極杯；

c)恒溫加熱裝置:應能保持溫度在規定值士0.5℃以內。

試品取樣

試品按 GB 7597 規定的方法取樣。

試驗過程

試驗過程按如下要求：

a)熟悉儀器使用說明書，并按要求連接試驗儀器并調試正常，并經計量部門檢定合格；

b)完全拆卸電極杯，先用丙酮、后用洗滌劑徹底清洗，再用蒸餾水清洗幾遍，并放到蒸餾水中煮沸 1h；然后放在鼓風干燥箱里干燥 1h-2h后，再重新裝配電極；

c)測量空杯介損應接近零、電容量應在規定值范圍內；

d)用試油洗刷兩次油杯，正式測試時按規定量(一般為40mL~45mL)倒人試油;e)接通恒溫控制裝置，給試油加溫至規定溫度，按規定施加電壓、測試;測試過程不宜超過 10min;f)如使用自動介損測量儀，設置完參數按“開始”鍵即可自動完成測試過程。

對于新儀器，a)、b)、c)必須實施，而在正常使用情況下，可不必每次都實施。

注意事項

注意事項按如下要求：

a)先檢測交流電源，在保證儀器要求的情況下才能接通電源；

b)儀器外殼和接地點應可靠接地；

c)確認儀器檢定的有效期限；

d)自動介損測量儀電源不宜接在磁飽和穩壓電源上；

e)油杯清洗后嚴禁用手或不潔凈物接觸電極；

f)油杯使用時間較長或受到嚴重污染(介損值超過10%)后應按7.2.5b)、c)清洗和測量空杯介損；

g)測試下一個油樣時，如果上次油樣結果大于此油樣對應的合格值;油杯應用介損值較低的油洗刷幾次后，再用試油洗兩次；

h)裝、倒試油時，內電極不宜接觸任何物體。

結果的判定
測量同一油樣時，兩次測試值之差不應大于 0.0001加上兩個值中較大一個的 25%;如果不能滿足上述重復性要求應繼續測量油樣，直到滿足要求，此時測量結果才能視為有效;取兩次有效測量中較小的一個值作為油樣的介質損耗因數。

合同沒有規定時,變壓器油介質損耗因數(90℃)規定值：330kV級及以下產品,應小于0.010；500kV 級產品，應小于0.007

合同有規定時，按合同規定判定是否合格。
